在電子工業中，鍍金作為一種常見的表面處理工藝，對于提升電子器件的導電性、耐腐蝕性以及外觀質感具有重要作用。鍍金厚度的選擇，直接關系到電子器件的性能、穩定性和使用壽命。那么，電子器件鍍金厚度的標準一般是多少呢?
一般鍍金厚度標準
在一般情況下，電子器件的鍍金厚度標準會根據其應用領域和具體需求而有所不同。一般來說，工業中常用的鍍金厚度標準在0.5-1.0微米(μm)之間。這個范圍內的鍍金層既能滿足基本的導電和耐腐蝕需求，又能保持較好的成本效益。
高標準鍍金厚度
對于高檔電子設備、精密儀器等要求較高的領域，鍍金厚度的標準會相應提高。通常，這些領域要求鍍金厚度達到1.5-3.0微米，甚至更高。這是因?yàn)樵谶@些應用中，電子器件需要承受更為嚴苛的工作環境，如高溫、高濕、強腐蝕等，因此需要更厚的鍍金層來提供額外的保護。
特殊應用鍍金厚度
在航空航天、衛星通信等極端應用領域中，對鍍金層的保護和導電性能要求極高。這些領域的電子器件往往需要承受極端的物理和化學環境，因此鍍金厚度可能會超過3.0微米，甚至更高。這種厚度的鍍金層能夠確保電子器件在極端條件下仍能保持穩定的性能。
PCB板鍍金厚度
具體到PCB板(印制電路板)的鍍金厚度，一般也遵循上述規律。PCB板的鍍金厚度通常在1-3微米之間，但也有部分產品采用4-6微米的鍍金厚度。其中，1-2微米的鍍金厚度主要用于一般的商業產品，而3微米以上的厚度則多用于高端電子產品，如手機、平板電腦等。這是因?yàn)楦叨穗娮赢a(chǎn)品中的接口需要經常插拔，因此要求更加耐磨、耐腐蝕的表面處理。

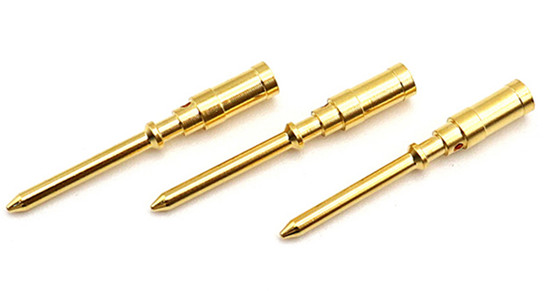

金臻鍍金加工廠家可提供五金件電鍍純金加工，含金量在99.99%。
深圳市金臻表面技術處理有限公司專業于在新能源充電插針插孔、儲能端子、沖壓彈片、連接器插針插孔、彈簧、車床件等精密五金件滾/掛鍍金、銀。如有需求，可聯系13828845396金臻電鍍金加工廠家。
